XVB1-XX | SISTEMA VERTICAL BÁSICO

Diseñado para diferentes medidas de panel

Resistencia al viento desde
210-160 km/hr

Diseño propio de perfiles en Aluminio 6005 T6

Tornillería de acero inoxidable

Inclinación

10°,15°,20°, 25° y 30°

Terminal para puesta a tierra

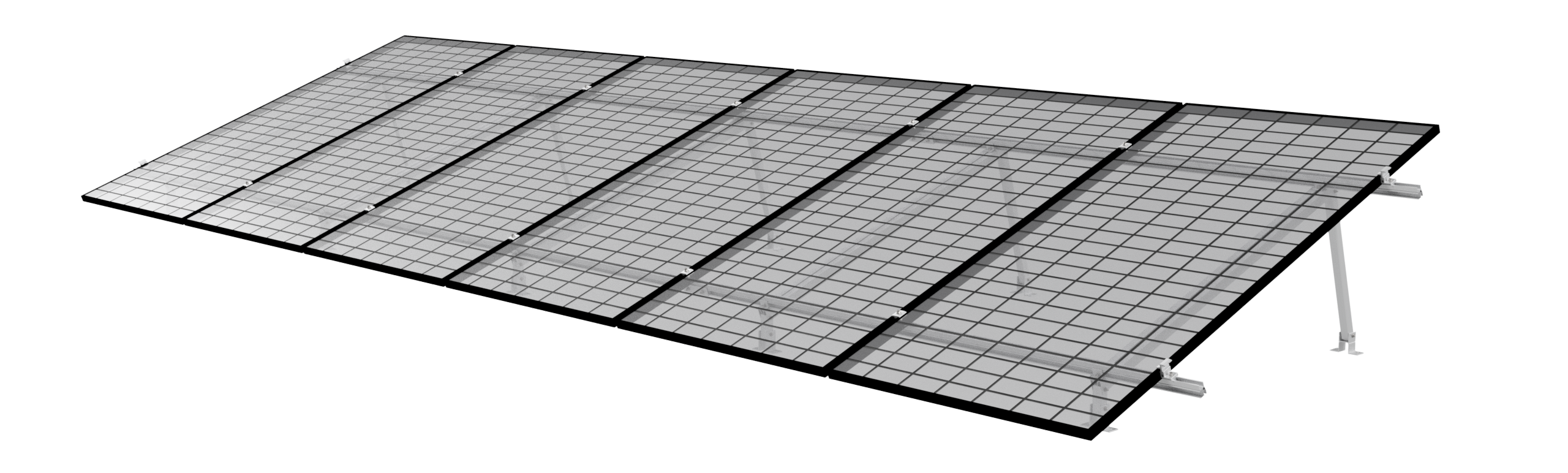

  • El Sistema Vertical Básico es un sistema de montaje versátil, instalable en diferentes tipos de techos.

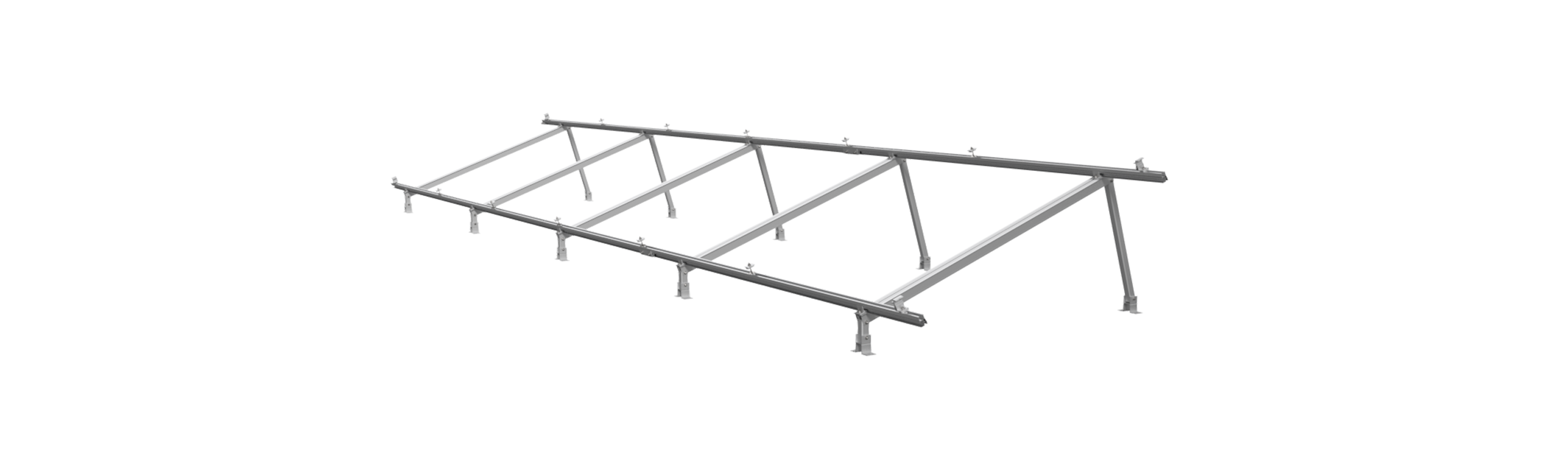

  • Estructura para panel solar vertical con diseño modular de fácil armado, haciendo la instalación más simple, rápida y eficaz.
  • Listo para ser instalado.
  • Este soporte no requiere corte de perfil, ahorrando tiempos de instalación.

Componentes:

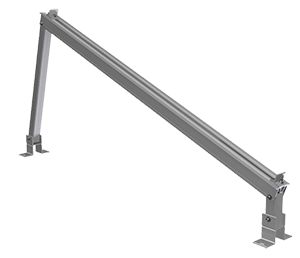

PREVB-XX

Base básica preensamblada con clips
(Considere X como los grados de inclinación)

RAL3

Perfil Ranurado (Riel)

AM2-CT

Abrazadera central con lámina para romper el anodizado del panel

AFA1-C

Abrazadera final
ajustable 25-53 mm con tornillería

GROUNDING LUG

Zapata para puesta a tierra

Elementos Opcionales:

(Se venden por separado)



KEL1

Enlace lateral con tornillería para perfil ranurado RAL3
